Banner

氟混炼胶批发商

氟混炼胶批发商
氟混炼胶批发商

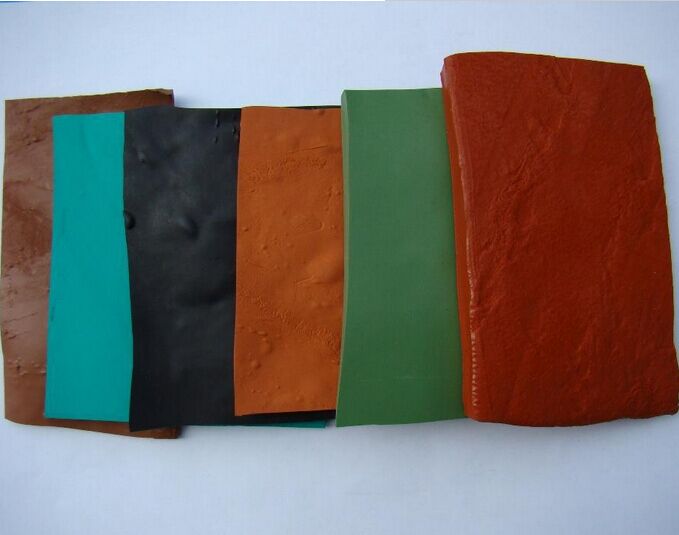

氟混炼胶 60℃

胶种: 氟橡胶
特点: 优异的模型内流动性, 低压缩 持久变形, 极好的耐撕裂性与金属嵌件粘着性, 优异的硫化特性
用途: 适用于汽车、摩托车曲轴油封。凸轮轴油封,变速箱油封,发电机油封等耐油耐高温油封及各种垫片。


  DHF–72032F

  胶种:氟橡胶

  色彩:棕色

  特色:优异的模型内流动性,低紧缩 持久变形,极好的耐撕裂性与金属嵌件粘着性,优异的硫化特性

  用处:适用于轿车、摩托车曲轴油封。凸轮轴油封,变速箱油封,发电机油封等耐油耐高温油封及各种垫片

  MDR数据177℃ 6min

  ML,Ib-in 1.6 MH,Ib-in 14.9

  ts2,min 1.19 T10,min 1.06

  T50,min 1.42 T90,min 2.55

  硫化胶功能(ASTM D-412):170℃ 10min+200℃ 24h

  硬度(shore A)72

  抗拉强度15.5Mpa

  扯断伸长率220%

  扯断 持久变形3%

  百分之百定伸强度6.4Mpa

  紧缩 持久变型(ASTM D-395B)200℃ 70h B型21%

  热空气老化实验(ASTM D-537)老化条件:230℃ 70h

  硬度改变+2

  抗拉强度改变+3%

  扯断伸长率改变-7%

  耐油性实验(ASTM D-471)实验条件:1#规范油150℃ 70h

  硬度改变-2

  抗拉强度改变+4%

  扯断伸长率改变-10%

  体积改变+0.3%

  耐油性实验(ASTM D-471)实验条件:3#规范油150℃ 70h

  硬度改变-3

  抗拉强度改变-2%

  扯断伸长率改变-8%

  体积改变+2.8%

  注:以上实验成果是在实验室得出的,能够作为参阅。您的测验成果可能会因为返炼进程,测验设备及实验办法等的不同而有所差异。

  DHF–73022C

  胶种:氟橡胶

  色彩:棕色

  特色:优异的模型内流动性,低紧缩 持久变形,极好的耐撕裂性与金属嵌件粘着性,优异的硫化特性。

  用处:适用于轿车、摩托车曲轴油封。凸轮轴油封,变速箱油封,发电机油封等耐油耐高温油封及各种垫片。

  MDR数据177℃ 6min Arc 0.5°

  ML,Ib-in 1.842 MH,Ib-in 15.571

  ts2,min 1.12 T10,min 1.05

  T50,min 1.43 T90,min 3.37

  硫化胶功能(ASTM D-412):170℃ 10min+230℃ 24h

  硬度(shore A)73

  抗拉强度14.8Mpa

  扯断伸长率240%

  扯断 持久变形3%

  百分之百定伸强度6.1Mpa

  紧缩 持久变型(ASTM D-395B)200℃ 70h B型18%

  热空气老化实验(ASTM D-537)老化条件:230℃ 70h

  硬度改变+1

  抗拉强度改变-3%

  扯断伸长率改变-8%

  耐油性实验(ASTM D-471)实验条件:1#规范油150℃ 70h

  硬度改变-2

  抗拉强度改变+1%

  扯断伸长率改变-9%

  体积改变+0.3%

  耐油性实验(ASTM D-471)实验条件:3#规范油150℃ 70h

  硬度改变-2

  抗拉强度改变-4%

  扯断伸长率改变-7%

  体积改变+2.9%

  脆性温度-28℃

  注:以上实验成果是在实验室得出的,能够作为参阅。您的测验成果可能会因为返炼进程,测验设备及实验办法等的不同而有所差异。

  DHF–73022L

  胶种:氟橡胶

  色彩:棕色

  特色:优异的模型内流动性,低紧缩 持久变形,极好的耐撕裂性与金属嵌件粘着性,优异的硫化特性,优异的低温功能

  用处:适用于轿车、摩托车曲轴油封。凸轮轴油封,变速箱油封,发电机油封等耐油耐高、低温油封及各种垫片

  MDR数据177℃ 6min Arc 0.5°

  ML,Ib-in 1.723 MH,Ib-in 16.513

  ts2,min 1.23 T10,min 1.18

  T50,min 1.57 T90,min 3.30

  硫化胶功能(ASTM D-412):170℃ 10min+230℃ 24h

  硬度(shore A)74

  抗拉强度15.1Mpa

  扯断伸长率255%

  扯断 持久变形3%

  百分之百定伸强度5.2Mpa

  紧缩 持久变型(ASTM D-395B)200℃ 70h B型17%

  热空气老化实验(ASTM D-537)老化条件:230℃ 70h

  硬度改变-1

  抗拉强度改变+8%

  扯断伸长率改变-3%

  耐油性实验(ASTM D-471)实验条件:1#规范油150℃ 70h

  硬度改变-1

  抗拉强度改变-6%

  扯断伸长率改变+9%

  体积改变-0.2%

  耐油性实验(ASTM D-471)实验条件:3#规范油150℃ 70h

  硬度改变-3

  抗拉强度改变-9%

  扯断伸长率改变+10%

  体积改变+2.6%

  脆性温度-37℃

  注:以上实验成果是在实验室得出的,能够作为参阅。您的测验成果可能会因为返炼进程,测验设备及实验办法等的不同而有所差异。

  DHF–70633E

  胶种:氟橡胶

  色彩:黑色

  特色:优异挤出性,低紧缩 持久变形,优异的硫化特性

  用处:适用于耐油耐高温胶管﹑电缆.

  MDR数据160℃ 30min Arc 0.5˙

  ML,Ib-in 0.837 MH,Ib-in 16.251

  ts2,min 5.52 T10,min 4.47

  T50,min 8.51 T90,min 17.42

  硫化胶功能(ASTM D-412):160℃ 45min

  硬度(shore A)70

  抗拉强度13.7Mpa

  扯断伸长率360%

  扯断 持久变形3%

  百分之百定伸强度4.8Mpa

  紧缩 持久变型(ASTM D-395B)125℃ 70h B型32%

  硫化胶功能(ASTM D-412):160℃ 45min+150℃ 4h

  硬度(shore A)71

  抗拉强度14.6Mpa

  扯断伸长率320%

  扯断 持久变形3%

  百分之百定伸强度6.2Mpa

  紧缩 持久变型(ASTM D-395B)125℃ 70h B型25%

  注:以上实验成果是在实验室得出的,能够作为参阅。您的测验成果可能会因为返炼进程,测验设备及实验办法等的不同而有所差异。

  DHF–72611F

  胶种:氟橡胶

  色彩:黑色

  特色:优异的模型内流动性,极低紧缩 持久变形,极好的耐撕裂性,优异的硫化特性

  用处:适用于各种耐油、耐高温O型密封圈及垫片

  MDR数据177℃ 6min Arc 0.5°

  ML,Ib-in 2.157 MH,Ib-in 17.823

  ts2,min 1.07 T10,min 0.58

  T50,min 1.31 T90,min 3.05

  硫化胶功能(ASTM D-412):170℃ 10min+230℃ 24h

  硬度(shore A)72

  抗拉强度15.3Mpa

  扯断伸长率210%

  扯断 持久变形2.0%

  百分之百定伸强度6.7Mpa

  紧缩 持久变型(ASTM D-395B)200℃ 70h B型14%

  热空气老化实验(ASTM D-537)老化条件:230℃ 70h

  硬度改变+0

  抗拉强度改变+5%

  扯断伸长率改变-5%

  耐油性实验(ASTM D-471)实验条件:1#规范油150℃ 70h

  硬度改变-1

  抗拉强度改变+3%

  扯断伸长率改变-8%

  体积改变+0.3%

  耐油性实验(ASTM D-471)实验条件:1#规范油150℃ 70h

  硬度改变-3

  抗拉强度改变-4%

  扯断伸长率改变-9%

  体积改变+2.6%

  注:以上实验成果是在实验室得出的,能够作为参阅。您的测验成果可能会因为返炼进程,测验设备及实验办法等的不同而有所差异。

  DHF–73632F

  胶种:氟橡胶

  色彩:黑色

  特色:优异的模型内流动性,低紧缩 持久变形,极好的耐撕裂性与金属嵌件粘着性,优异的硫化特性

  用处:适用于轿车、摩托车曲轴油封。凸轮轴油封,变速箱油封,发电机油封等耐油耐高温油封及各种垫片

  MDR数据177℃ 6min

  ML,Ib-in 1.571 MH,Ib-in 16.334

  ts2,min 1.21 T10,min 1.17

  T50,min 1.59 T90,min 3.51

  硫化胶功能(ASTM D-412):170℃ 10min+200℃ 24h

  硬度(shore A)73

  抗拉强度14.2Mpa

  扯断伸长率245%

  扯断 持久变形2%

  百分之百定伸强度5.3Mpa

  紧缩 持久变型(ASTM D-395B)200℃ 70h B型21%

  热空气老化实验(ASTM D-537)老化条件:230℃ 70h

  硬度改变+1

  抗拉强度改变+5%

  扯断伸长率改变-10%

  耐油性实验(ASTM D-471)实验条件:1#规范油150℃ 70h

  硬度改变-2

  抗拉强度改变+2%

  扯断伸长率改变-12%

  体积改变+0.5%

  耐油性实验(ASTM D-471)实验条件:3#规范油150℃ 70h

  硬度改变-4

  抗拉强度改变-7%

  扯断伸长率改变-9%

  体积改变+2.9%

  注:以上实验成果是在实验室得出的,能够作为参阅。您的测验成果可能会因为返炼进程,测验设备及实验办法等的不同而有所差异。

  DHF–75611M

  胶种:氟橡胶

  色彩:黑色

  特色:优异的模型内流动性,极低紧缩 持久变形,极好的耐撕裂性,优异的硫化特性

  用处:适用于各种耐油、耐高温O型密封圈及垫片

  MDR数据177℃ 6min Arc 0.5°

  ML,Ib-in 1.539 MH,Ib-in 16.063

  ts2,min 1.23 T10,min 1.17

  T50,min 2.02 T90,min 3.52

  硫化胶功能(ASTM D-412):170℃ 10min+230℃ 24h

  硬度(shore A)75

  抗拉强度14.3Mpa

  扯断伸长率230%

  扯断 持久变形2.0%

  百分之百定伸强度6.4

  紧缩 持久变型(ASTM D-395B)200℃ 70h B型18%

  热空气老化实验(ASTM D-537)老化条件:230℃ 70h

  硬度改变+0

  抗拉强度改变+5%

  扯断伸长率改变-5%

  耐油性实验(ASTM D-471)实验条件:1#规范油150℃ 70h

  硬度改变-1

  抗拉强度改变+3%

  扯断伸长率改变-8%

  体积改变+0.3%

  耐油性实验(ASTM D-471)实验条件:1#规范油150℃ 70h

  硬度改变-3

  抗拉强度改变-4%

  扯断伸长率改变-9%

  体积改变+2.6%

  注:以上实验成果是在实验室得出的,能够作为参阅。您的测验成果可能会因为返炼进程,测验设备及实验办法等的不同而有所差异。

  DHF–78032F

  胶种:氟橡胶

  色彩:棕色

  特色:优异的模型内流动性,低紧缩 持久变形,优异的耐磨性,极好的耐撕裂性与金属嵌件粘着性,优异的硫化特性,适合传递模压与挤出

  用处:适用于轿车、摩托车发动机气门油封,耐油耐高温耐高压油封及垫片

  MDR数据177℃ 6min Arc 0.5°

  ML,Ib-in 1.392 MH,Ib-in 16.237

  ts2,min 1.01 T10,min 0.57

  T50,min 1.30 T90,min 3.02

  硫化胶功能(ASTM D-412):170℃ 10min+230℃ 24h

  硬度(shore A)78

  抗拉强度16.6Mpa

  扯断伸长率200%

  扯断 持久变形3.9%

  百分之百定伸强度7.2Mpa

  紧缩 持久变型(ASTM D-395B)200℃ 70h B型21%

  热空气老化实验(ASTM D-537)老化条件:230℃ 70h

  硬度改变+1

  抗拉强度改变+2%

  扯断伸长率改变-7%

  耐油性实验(ASTM D-471)实验条件:1#规范油150℃ 70h

  硬度改变-1

  抗拉强度改变+3%

  扯断伸长率改变-9%

  体积改变+0.2%

  耐油性实验(ASTM D-471)实验条件:3#规范油150℃ 70h

  硬度改变-3

  抗拉强度改变-4%

  扯断伸长率改变+1%

  体积改变+2.4%

  注:以上实验成果是在实验室得出的,能够作为参阅。您的测验成果可能会因为返炼进程,测验设备及实验办法等的不同而有所差异。



上一条: 氟混炼胶代理厂家

下一条: 无
